¿Por qué una boquilla atomizadora ultrasónica tiene una entrada de aire?

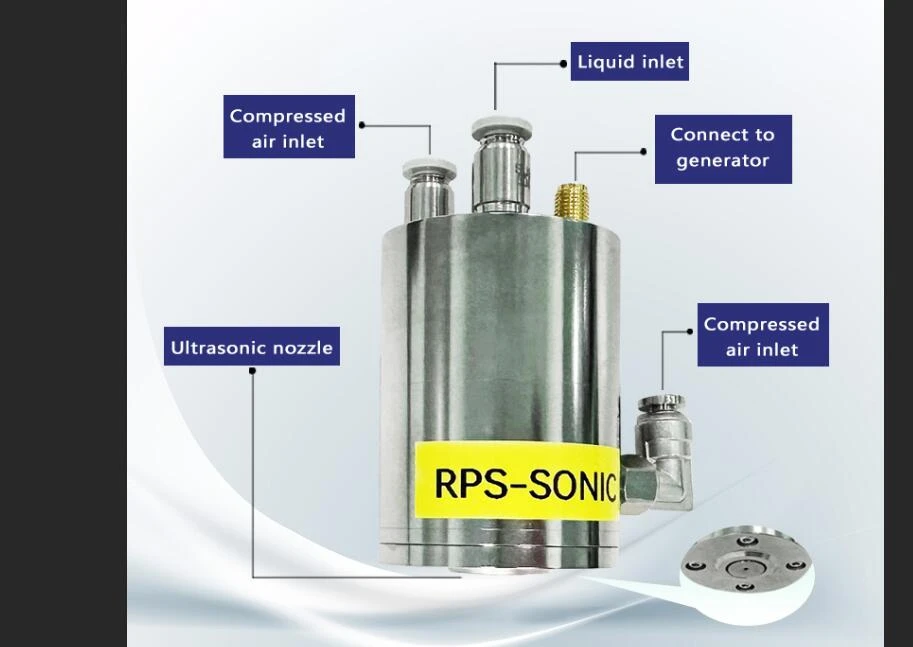

La entrada de aire (también conocida como "entrada de gas eyector/gas auxiliar") de una boquilla atomizadora ultrasónica es una de sus características principales de diseño. Su función sirve directamente para optimizar los efectos de atomización, controlar el patrón de pulverización y adaptarse a los escenarios de aplicación. Básicamente, aborda las limitaciones de la atomización ultrasónica pura a través de principios de dinámica de gases. El siguiente es un análisis detallado desde tres dimensiones: principios técnicos, funciones principales y escenarios de aplicación.

Tres funciones principales de la entrada de gas guía (con principios técnicos)

1. Atomización secundaria: refinamiento de gotas + prevención de aglomeración

♦Principio:Después de entrar por la entrada, el gas guía se expulsa a alta velocidad (caudal de hasta 20-50 m/s) a lo largo del paso de aire interno de la boquilla, lo que crea un "efecto de corte" con las gotas iniciales generadas por el transductor ultrasónico-el flujo de aire de alta velocidad actúa como tijeras, rompiendo aún más las gotas potencialmente aglomeradas. Al mismo tiempo, las moléculas de gas chocan con la superficie de la gota, rompiendo su adhesión.

♦Efecto:El tamaño de las gotas se refina aún más de 5 a 10 μm en ultrasonido puro a 1 a 5 μm (o incluso a escala nanométrica, dependiendo de la presión del gas), y las gotas se dispersan uniformemente sin que se sedimenten gotas grandes.

♦Parámetros clave:La presión del gas normalmente se ajusta a 0,1-0,5 MPa. Una presión más alta da como resultado una atomización secundaria más fuerte (pero debe coincidir con el caudal del líquido para evitar una dispersión excesiva de las gotas).

2. Pulverización direccional + rango de pulverización ampliado

♦Principio:El aire guía proporciona "empuje", impulsando las gotas atomizadas hacia afuera en una dirección predeterminada (por ejemplo, axial o radial). Al mismo tiempo, el flujo de aire se difunde, lo que hace que las gotas cubran un área más grande.

♦Efectos:El rango de pulverización aumenta de<30cm for pure ultrasonic spraying to 1-5m (adjustable via the nozzle structure), enabling directional spraying (e.g., precise spraying onto the workpiece surface) and fan-shaped spraying (coverage width can reach 0.5-2m).

♦Escenarios de aplicación:Humidificación industrial, pre-tratamiento para la aplicación de recubrimientos, desulfuración y desnitrificación de gases de combustión (que requiere suficiente contacto entre las gotas y los gases de combustión), protección de plantas agrícolas (pulverización de pesticidas a larga-distancia), etc.

3. Anti-obstrucción + Transductor de enfriamiento, que mejora la estabilidad del equipo

♦Principio:Cuando un flujo de aire de alta-velocidad pasa sobre la superficie del transductor ultrasónico, arrastra el líquido residual y las partículas diminutas, evitando la obstrucción del orificio del transductor. Al mismo tiempo, el flujo de aire tiene un efecto de enfriamiento, reduciendo el calor generado por el transductor debido a la vibración prolongada de alta-frecuencia.

♦Beneficios:Adecuado para líquidos de alta-viscosidad (como suspensiones que contienen entre un 10 % y un 20 % de partículas sólidas y aceites con una viscosidad < 50 mPa·s); La temperatura de funcionamiento del transductor se controla por debajo de 60 grados, lo que prolonga la vida útil (los transductores ultrasónicos puros son propensos a la atenuación de energía debido al sobrecalentamiento).

4. Evaporación asistida de gotas (para escenarios específicos)

♦Principio:El uso de gas calentado (p. ej., 60-120 grados) como aire guía puede acelerar la evaporación de las gotas, lo que es adecuado para escenarios que requieren un secado rápido (p. ej., curado rápido de recubrimientos de película delgada, componentes electrónicos humidificados).

♦Aplicaciones extendidas:La humidificación por atomización ultrasónica combinada con guía de aire caliente puede lograr una "humidificación isotérmica", evitando caídas repentinas de la temperatura ambiente (por ejemplo, en talleres y laboratorios de electrónica de precisión).
