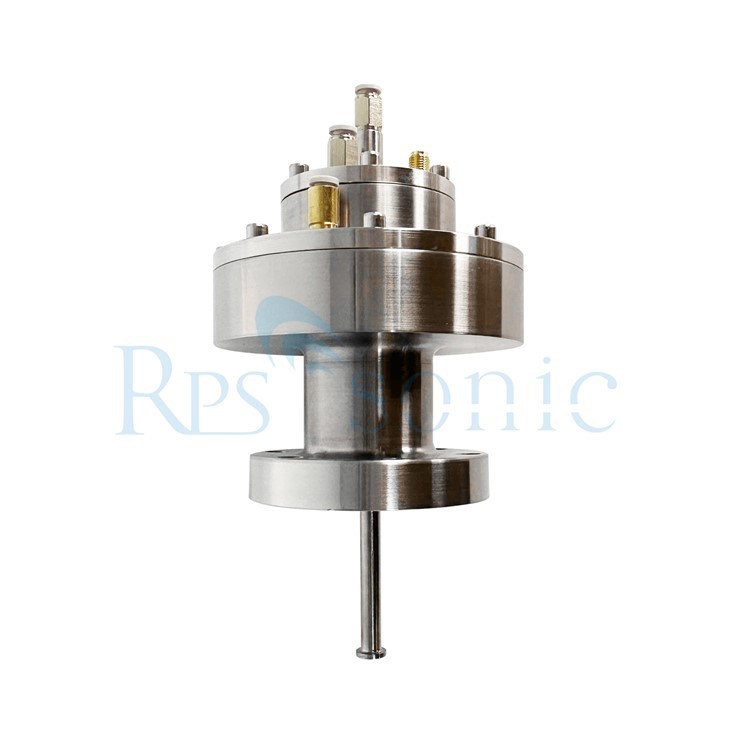

Boquilla de pulverización ultrasónica resistente a altas temperaturas

Boquilla de pulverización ultrasónica resistente a altas temperaturas

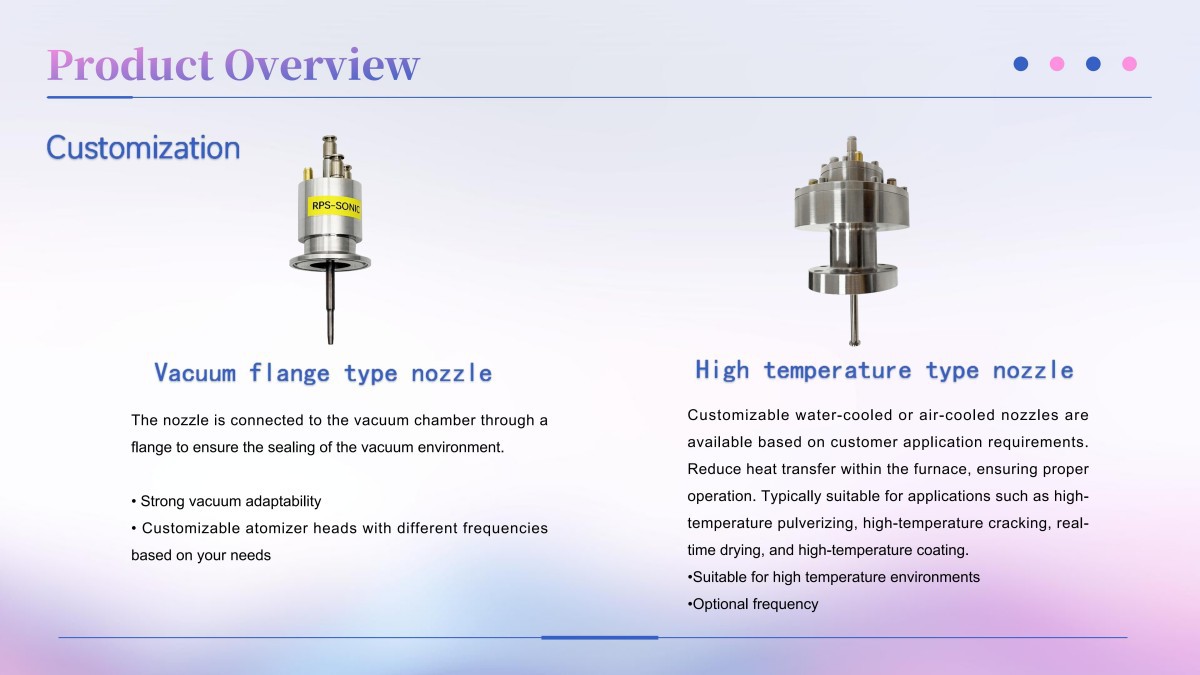

En entornos de alta-temperatura, como las industrias química y energética, las boquillas pulverizadoras ultrasónicas convencionales a menudo experimentan una degradación del rendimiento y daños en los componentes debido a temperaturas ambiente excesivamente altas. La boquilla rociadora ultrasónica con camisa-de agua-fría-resistente a altas-temperaturas-supera estas limitaciones a través de su innovador diseño-de camisa de agua-fría. Mantiene las ventajas precisas de la atomización ultrasónica mientras soporta de manera estable temperaturas extremas, lo que lo convierte en un potente atomizador diseñado específicamente para aplicaciones industriales de alta-temperatura.

Parámetro:

1. Diseño central: -Chaqueta de agua fría - Un "escudo protector" de alta-temperatura
La principal innovación de esta boquilla radica en su estructura de camisa de agua-fría-incorporada. Rodea los componentes centrales de la boquilla de pulverización ultrasónica (transductor y punta de la boquilla), formando un canal de enfriamiento sellado. Durante el funcionamiento, el agua de refrigeración en circulación (u otro medio de refrigeración) fluye continuamente a través del canal de la camisa, eliminando el calor transferido a los componentes centrales mediante el intercambio de calor, manteniendo la temperatura de los componentes dentro de un rango de funcionamiento seguro (normalmente inferior o igual a 70 grados). El diseño de la chaqueta de agua fría ofrece dos ventajas clave:
Control preciso de la temperatura: la ruta de flujo en espiral de la camisa proporciona una gran área de contacto con los componentes centrales, lo que garantiza un flujo uniforme del medio de enfriamiento. El caudal de agua de refrigeración se puede ajustar dinámicamente en función de la temperatura ambiente, lo que evita el sobrecalentamiento o el enfriamiento excesivo y garantiza un rendimiento de atomización estable.
Resistente a la corrosión-y compatible con altas-temperaturas: la chaqueta está construida de acero inoxidable de alta-temperatura (316L) o una aleación especial, capaz de soportar temperaturas externas de 200 a 800 grados mientras resiste la corrosión del medio de enfriamiento y el líquido atomizado, lo que extiende la vida útil de la boquilla.
II. Ventajas principales: rendimiento innovador en entornos de alta-temperatura
1. Estabilidad a altas temperaturas-
Las boquillas pulverizadoras ultrasónicas convencionales son susceptibles a problemas como disminución de la eficiencia y degradación del aislamiento en entornos por encima de los 150 grados. Sin embargo, esta boquilla, gracias al enfriamiento continuo proporcionado por la camisa de agua fría, puede funcionar de manera estable en entornos de alta-temperatura de 200 a 800 grados (como el enfriamiento del convertidor de una acería y la atomización del reactor químico), logrando más de 3000 horas de operación continua sin degradación del rendimiento.

2. Efecto de atomización que no se ve afectado por las altas temperaturas
Las altas temperaturas no alteran la uniformidad y finura de las partículas atomizadas. Aprovechando la vibración ultrasónica de alta-frecuencia (20-120 kHz) y la protección de los componentes centrales mediante una camisa de agua fría, el diámetro de las partículas atomizadas se controla de manera estable entre 5 y 50 μm, con una desviación de partículas menor o igual al 5 %. Esto evita la atomización desigual causada por la deformación térmica de las boquillas convencionales a altas temperaturas.
3. Adecuado para atomización de medios a alta-temperatura
No solo puede soportar altas temperaturas externas, sino que también puede atomizar directamente líquidos-a alta temperatura (como sales fundidas y materias primas químicas calientes) a 80-150 grados. La camisa de agua fría está físicamente aislada del canal de atomización, lo que evita que el medio de enfriamiento se mezcle con el líquido atomizado, lo que garantiza la pureza del medio atomizado y la estabilidad del proceso.. 4. Bajo consumo de energía y larga vida útil
El método de refrigeración de la camisa-enfriada por agua consume muy poca energía (solo requiere una pequeña bomba de circulación de agua para su funcionamiento), lo que reduce el consumo de energía en un 30 % en comparación con la solución tradicional de "enfriamiento por aire + disipación de calor de alta-frecuencia". Además, los componentes principales funcionan a temperatura ambiente durante períodos prolongados, lo que reduce las tasas de falla en un 60 % y extiende la vida útil 2-3 veces en comparación con las boquillas convencionales resistentes a altas-temperaturas.

III. Escenarios de aplicación típicos: centrarse en las necesidades industriales de alta-temperatura
1. Industria metalúrgica y siderúrgica
Enfriamiento por convertidor/alto horno: el agua de enfriamiento se atomiza en partículas finas y se rocía en el horno de alta-temperatura, absorbiendo rápidamente el calor y logrando el enfriamiento. Esto evita los grandes gradientes de temperatura y la vida útil más corta asociados con el enfriamiento por aspersión de agua tradicional.

Enfriamiento secundario de lingotes de colada continua: para lingotes de colada continua de alta-temperatura, se utiliza un enfriamiento por atomización preciso para controlar el gradiente de temperatura dentro del lingote, reducir las grietas y mejorar la calidad del lingote.

2. Industria química y energética
Alimentación del reactor de alta-temperatura: las materias primas líquidas-de alta temperatura (como resina fundida y catalizador caliente) se atomizan y rocían en el reactor para aumentar el área de contacto entre las materias primas y los reactivos, mejorar la eficiencia de la reacción y evitar reacciones desiguales causadas por la aglomeración de materias primas debido a la alta temperatura.
Desnitrificación en calderas de generación de energía de biomasa: los agentes de desnitrificación (como amoníaco y solución de urea) se atomizan en el conducto de humos de las calderas de alta-temperatura para mezclarse completamente con los gases de combustión, lo que mejora la eficiencia de la desnitrificación y cumple con los requisitos de emisiones ambientales.
3. Industria de la cerámica y los materiales de construcción
Humectación y enfriamiento del horno de cerámica: durante el proceso de cocción de la cerámica, se atomiza vapor de agua a alta-temperatura en el horno para mantener una humedad estable. El enfriamiento atomizado controla con precisión el perfil de temperatura dentro del horno, mejorando la densidad y el brillo de los productos cerámicos.
Utilización del calor residual del horno rotatorio de cemento: El agua atomizada se rocía en la sección de calor residual del horno rotatorio, absorbiendo el calor residual para generar vapor, que se utiliza para la generación de energía o calefacción, logrando la recuperación de energía y reduciendo el consumo de energía.

4. Protección del Medio Ambiente y Eliminación de Residuos
Enfriamiento y desacidificación del incinerador de residuos: en la salida del incinerador, el agua de enfriamiento atomizada reduce la temperatura de los gases de combustión. Al mismo tiempo, los agentes desacidificadores alcalinos atomizados (como la solución de hidróxido de calcio) neutralizan las sustancias ácidas (HCl y SO₂) en los gases de combustión, reduciendo las emisiones de gases nocivos.
